箱变的构成有哪些？

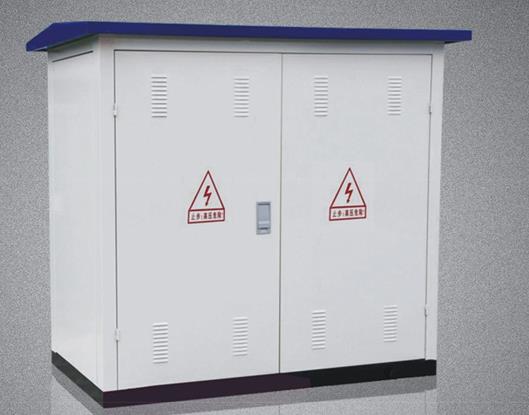

一、箱变的箱体：

箱体的主要作用是一个容器，其中放入中压开关设备、变压器和低压配电设备。它主要由底座、侧板、隔板门和顶盖等部分组成。箱体内分为高压室、变压器室及低压室。底座以上的围板、隔板、门及顶盖通过焊接或紧固件连接在一起。 底座和顶盖骨架一般由角钢或槽钢焊接而成。有些箱体外壳还覆以经特殊防火处理的木板，使它更好地与现代建筑群相协调。在我国，箱体材料五花八门，有普通冷轧板、铝板、热镀锌钢板、铝合金板、夹层彩钢板和非金属板等。其中非金属板性价比较高，因为这种材料机械强度高、耐热、防潮、阻燃、耐腐蚀、易成形、抗紫外线、装饰性强、造价低、且不需进行表面油漆等处理，减少了环境污染。箱体的设计至关重要，因为它是整个变电站的骨架。所以，我们在设计时必须考虑周全,明确何处加通风孔，何处加风扇，何处加安装梁，何处加固定支架等等。

二、箱变内的中压开关设备：

目前国内使用较普通的有压气式环网柜和真空环网柜，如HXGN15、HXGN17等，用户可选用SF6环网柜。SF6环网柜分两种类型:

一种是将高压供电母线、开关等密封在一个压力容器中，该容器内充满略大于大气压的SF6绝缘气体，如ABB公司的safe环网柜；

另一种是将高压开关密封在项上单元中，顶上单元内充满略大于大气压的SF6 绝缘气体，而高压供电母线、接地刀、熔断器等采用空气绝缘，如ABB公司的uniswitch环网柜。对于终端变电站，采用负荷开关一熔断器组合电器;对于环网供电的变电站，一般至少 由三个间隔组成，即两个环网进出线间隔和一个变压器回路间隔。当然，若用户提出要求，也可采用断路器柜，但我们仍建议采用环网柜，因为环网柜结构简单、可靠性高、造价低、保护特性好。当变压器发生故障时，必须及时切除故障区域，这时断路器开断时须经历保护动作、断路器动作和燃弧熄变几个阶段,所需时间在40ms左右。而负荷开关与熔断器配合,可在10ms内切除故障。

三、箱变内的变压器：

箱式变电站中用的变压器为降压变压器，一般将10kV电压降至380V/220V,供用户使用。变压器的容量一般为50-1600kVA，最常用的容量为250-630kVA，由于价格因素，大多采用油浸变压器。在防火要求严格的场合，可采用干式变压器。欧式箱变一般将 变压器放在封闭的箱体内，为了解决散热问题，常采用自然通风和强迫通风两种。从整体运行费用和可靠性考虑，应采用自然通风，即利用整个箱变箱体上的通风孔、管道、百页窗等构成空气循环系统。强迫通风一般采用带自动测温控制的排风扇。对于高级用户，也可采用空调系统。由于箱式变电站用于户外，为防止日照使变压器室温度上升，可采取双层夹板结构，顶盖采用带空气垫的气楼结构，使用隔热材料等技术措施。

四、箱变内的低压配电设备：

根据使用场合不同，一次主接线图五花八门，典型方案由进线柜、出线柜、计量柜和无功补偿柜组成。进线柜中装有主开关，可采用M、F、DW15、ME、AH等型号，用于控制整个低压系统的供电和保护;出线柜中装有分路开关，可采用TG、NS、SM30、 DZ20等型号，用于控制低压出线端的供电和保护，计量柜主要用于对用户消耗电能的计费，内装计量电度表，由于涉及经济利益的计算，该柜须采取防窃电措施，如采用铅封等;无功补偿柜主要是对供电系统的功率因数进行补偿，内装电容器和自动投切装置等。
